НИС-550х360-ОНИКС накладка жесткая изолирующая (стеклотекстолит) 550х360мм до 20кВ
Обзор
Накладки жесткие изолирующие НИС-550х360-ОНИКС до 20кВ (стеклотекстолит).
Назначение и конструкция
Накладки применяются в электроустановках до 20 кВ для предотвращения случайного прикосновения к токоведущим частям в тех случаях, когда нет возможности оградить рабочее место щитами. В электроустановках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильников.
Накладки жесткие изготовлены из многослойного диэлектрического стеклопластика по специальной технологии, обеспечивающей прочность, долговечность, электроизоляцию и при этом малый вес для удобства эксплуатации.
Конструкция и размеры накладок должны позволять полностью закрывать токоведущие части.
В электроустановках выше 1000 В применяются только жесткие накладки.
В электроустановках до 1000 В можно использовать гибкие накладки из диэлектрической резины для закрытия токоведущих частей при работах без снятия напряжения.
Эксплуатационные испытания
Механические испытания изолирующих накладок в эксплуатации не проводят.
При испытаниях электрической прочности жесткой накладки для электроустановок выше 1000 В ее помещают между двумя пластинчатыми электродами, края которых не должны достигать краев накладки на 45 - 55 мм, а затем с каждой стороны - между электродами, расстояние между которыми не должно превышать расстояния между полюсами разъединителя на соответствующее напряжение.
Правила пользования
Установка накладок на токоведущие части электроустановок напряжением выше 1000 В и их снятие должны производиться двумя работниками с применением диэлектрических перчаток и изолирующих штанг либо клещей.
В процессе эксплуатации накладки осматривают не реже 1 раза в 6 мес. При обнаружении механических дефектов накладки изымают из эксплуатации и заменяют новыми.
Перед применением накладки очищают от загрязнения и проверяют на отсутствие трещин, разрывов и других повреждений.
Масса и размеры жестких накладок.
Возможно изготовление под заказ любых размеров Заказчика, но в основном используются типовые размеры:
№
Наименование
Размер, мм
Масса, кг
1
НИС-275х360-ОНИКС накладка жесткая изолирующая (стеклотекстолит) до 20кВ
275х360
1,4
2

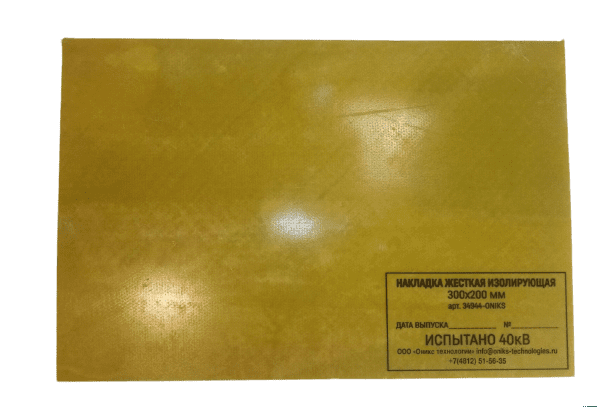

НИС-300х200-ОНИКС накладка жесткая изолирующая (стеклотекстолит) до 20кВ
300х200
1,2
3
НИС-500х500-ОНИКС накладка жесткая изолирующая (стеклотекстолит) до 20кВ
500х500
3,4
4
НИС-550х360-ОНИКС накладка жесткая изолирующая (стеклотекстолит) до 20кВ
550х360
3,0
5
НИС-650Х650-ОНИКС накладка жесткая изолирующая (стеклотекстолит) до 20кВ
650Х650
5,6
Накладки жесткие используются как дополнительное средство защиты от поражения электрическим током совместно с д...
